| 加工定制：否 | 品牌：瑞通阀门 | 型号：H44H-10K H44H-20K H44W-10K H44W-20K H44H-5K H44W-5 |
| 种类：旋启式，升降式 | 材质：不锈钢，碳钢 | 连接形式：法兰 |
| 结构形式：旋启式 | 公称通径：50（mm） mm | 适用介质：水 |
| 形态：旋启式 | 压力环境：常压 | 标准：日标 |
| 流动方向：单向 | 驱动方式：压力 | 工作温度：常温 |
| 规格：20,250,150,DN15,200,80,25,100,50 |

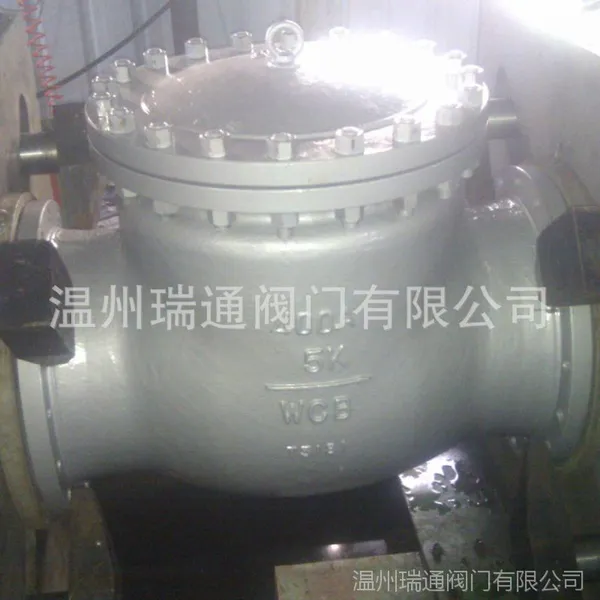

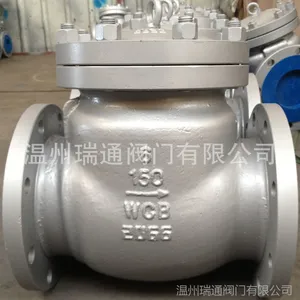

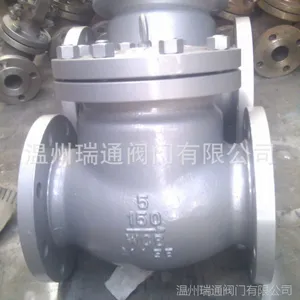

H44W-10K不锈钢日标止回阀
H44W-10K日标法兰止回阀
H44H-20K碳钢日标止回阀
J41H-20K日标截止阀
法兰截止阀厂家直销
日标法兰截止阀生产厂家
一、① 日标止回阀阀产品名称与型号
②日标止回阀阀 口径
③日标止回阀阀 是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 日标止回阀阀 型号，请按 日标止回阀阀 型号直接向我司销售部订购。
。(销售部电话0577-8588 8060 8588 8061 8588 8062 8588 8063 8588 8220 8588 8221 传真：0577-8868 8270)以防上当受骗。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
感谢您访问我们的温州瑞通阀门***【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
联系人：朱华锋联系电：15888732537
QQ:17215426 邮箱：17215426@qq.com
1、日标止回阀尺寸参数－瑞通阀门
日标止回阀
结构长度Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
10K规格主要尺寸和重量Size Main Dimensionsａnd Weight H44H （Y W F）
标准STD
设计与制造Designａnd Manufacture | 结构长度Face To Face | 法兰尺寸 | 压力-温度 | 试验-检验 |
JIS B2074 B2084 | JIS B2002 | JIS B2212 B2214 | JIS B2074 B2084 | JIS B2003 |
10K规格主要尺寸和重量Size Main Dimensionsａnd Weight H44H（Y W F）
DN mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | W（kg） |
50 | 2 | 203 | 155 | 120 | 100 | 16 | 4-19 | 165 | 165 | 17 |
65 | 21/2 | 216 | 175 | 140 | 120 | 18 | 4-19 | 175 | 175 | 25 |
80 | 3 | 241 | 185 | 150 | 130 | 18 | 8-19 | 190 | 190 | 29 |
100 | 4 | 292 | 210 | 175 | 155 | 18 | 8-19 | 215 | 215 | 50 |
150 | 6 | 406 | 280 | 240 | 215 | 22 | 8-23 | 265 | 265 | 85 |
200 | 8 | 495 | 330 | 290 | 265 | 22 | 12-23 | 320 | 320 | 150 |
250 | 10 | 622 | 400 | 355 | 325 | 24 | 12-25 | 365 | 365 | 240 |
300 | 12 | 698 | 445 | 400 | 370 | 24 | 16-25 | 415 | 415 | 35 |
350 | 14 | 787 | 490 | 445 | 415 | 26 | 16-25 | 460 | 460 | 460 |
400 | 16 | 864 | 560 | 510 | 475 | 28 |
|
|
|
|
2、【日标止回阀】简介－瑞通阀门
止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。止回阀又称单向阀或逆止阀，水泵吸水关的底阀也属于止回阀类。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。止回阀关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀选用者的高度注意。在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、【日标止回阀】分类－瑞通阀门
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
1、升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
2、旋启式止回阀的阀瓣绕转轴作旋***动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
3、隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。
4、球型污水止回阀：阀体采用全通道结构，具有流量大、阻力小之优点。采用圆球做阀瓣，适用于高粘度、有悬浮物的工业及生活污水管网
5、蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。
４、【日标止回阀】特点-瑞通阀门
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、升降式垂直瓣止回阀应安装在垂直管道上。
3、升降式水平瓣止回阀应安装在水平管道上。
4、安装止回阀时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
5、旋启式止回阀安装位置不妥限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。
6、通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
7、单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀。
8、双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。
