承插焊锻打球阀 承插焊锻钢球阀 锻钢A105插焊式球阀 承插焊不锈钢球阀 A105承插焊球阀 800LB承插焊球阀
产品介绍-瑞通阀门
- 产品信息-承插焊锻打球阀
- 名称： 承插焊锻打球阀
- 品牌： 温州瑞通
- 型号：Q61F-600LB Q61F-1500LB
- 型式： 直通式
产品加工流程简介-瑞通阀门
产品尺寸参考-瑞通阀门
【内螺纹锻钢球阀】基本说明
锻钢球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。可以全通径球阀、90℃角、球阀开关轻便，体积小，可以做成大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。上海上球阀门制造有限公司锻钢球阀分类：低压锻钢球阀，高压锻钢球阀。
【内螺纹锻钢球阀】产品特点
高压锻钢球阀是根据用户的需求，为满足在硫化环境下的搞硫化应用裂化的要求，本系列高压锻钢球从设计、选材、制造、试验、表面外理及涂漆都严格按美国腐蚀工程师会NACE标准要求进行。
本系列球阀不仅选材广泛且内件材料均彩用表面镀镍316材质、密封圈采用***的聚合特资料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，使用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。
锻钢球阀找上海上球阀门
主要功能：
阀门中腔停滞的介质由于温度变化而民常升压时，介质压力推动阀座脱离球体，达到自动泄压的效果，泄压后阀座自动复位。
阀座除了一般密封，特别设置的密封结构，能起到因封圈损伤而出现泄漏时的紧急救护作用。
当火灾或异温使阀座密封圈烧损或软化时。阀门操作任然可靠，同时，阀座与球体形成金属对金属，达到暂时密封作用，阻止了火灾进一步扩大，符合AP16FA的规定。
拧开排除装置可检查阀座是否发生泄漏，也可排放中腔滞留物减少介质对阀单方面上的污染。在工作状态下，阀门处于全开或全关时，可更换阀杆部填料函。
阀杆部位密封采用PTFE填料和O形圈双重密封，特别适用于气体介质。阀杆运动部位采用优质的SF自润滑轴承，使磨擦系数更小，减低操作力矩。
【内螺纹锻钢球阀】技术参数
Q11Q61F-800LB~1500LB内螺纹/焊接式高压锻钢球阀的详细资料：
|
Q11F/Q61F-800LB~1500LB高压锻钢A105球阀产品概述 Q11F/Q61F-800LB~1500LB高压锻钢A105球阀概述：
产品概述：Q11F内螺纹高压软密封球阀
◆耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb
◆耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
◆无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。
Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 结构 序号 | 零件名称 | CS ASTM | SS ASTM | Type A105N | Type F304（L） | Type F3316（L） | 1.4 | 阀体接体,阀盖 | ASTM A105N | A182 F304（L） | A182 F316（L） | 2 | 内六角螺栓 | A193 B7 | A193 B8 | A193 B8M | 5,8,10 | 密封圈 | 尼龙1010/RPFE Cu粉/PPL | 6,7 | 球体阀杆 | A182 F410 | A182 F304（L） | A182 F316（L） | 9 | 橡胶O型圈 | 氟橡胶 | 11 | 压套 | A182 F410 | A182 F304（L） | A182 F316（L） | 13 | 手柄 | A182 F321 | 14 | 螺母 | A194 2H | A194 8 | A194 8 | 15 | 锁卡 | A182 F321 |
注意：客户需求的其他材质也可采用。密封面材料配对由客户***内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢； Q11F/Q61F-800LB高压锻钢A105球阀 尺寸口径 | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ | L | 71 | 96 | 116 | 128 | 140 | A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 | NPT | 1/2″ | 3/4″ | 1″ | 11/2″ | 2″ | LO | 108 | 146 | 178 | 178 | 200 | H | 51 | 62 | 81 | 85 | 100 |
Q11F/Q61F-900LB~1500LB高压锻钢A105球阀 序号 | 零件名称 | CS ASTM | SS ASTM | Type A105N | Type F304（L） | Type F316（L） | 1,2 | 阀体接体,阀盖 | ASTM A105N | A182 F304（L） | A182 F316（L） | 3 | 等长双头螺栓 | A193 B7镀镉 | A193 B8 | A193 B8M | 4 | 螺母 | A194 2H镀镉 | A194 8 | A194 8M | 5,8 | 密封圈/垫片 | RTFE Cu粉/尼龙1010/PPL | 6 | 球体 | A182 F304 | A182 F304（L） | A182 F316（L） | 7 | 阀杆 | A182 F410 | A182 F304（L） | A182 F316（L） | 9,10 | 止推片填料 | RTFE Cu粉/尼龙1010/PPL | 11 | 压套 | A182 F410 | A182 F304（L） | A182 F316（L） | 12 | 蝶形弹簧 | 65Mn | 13 | 扁螺母 | A194 B7镀镉 | A194 8 | A194 8 | 14 | 手柄 | Q235A | 15 | 圆柱销 | A194 B7镀镉 | F316 | F316 | 16 | 橡胶O型圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 公称压力 | 900Lb | 1500Lb | | 试验压力 | 强度试验 | 22.7 | 37.8 | MPa | 密封试验 | 16.7 | 28.1 | 气密试验 | 0.6 | 0.6 | 工作温度 | 尼龙<80°C,PTEF<150°C,PPL<220°C | 适用介质 | 水、油品 |
Q11F/Q61F-800LB~1500LB高压锻钢A105球阀主要外形尺寸 尺寸口径 | 1/2″ | 3/4″ | 1″ | 11/4″ | 2″ | 2″ | L | 92 | 111 | 127 | 140 | 152 | 178 | 178A | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.1 | NPT | 9.6 | 12.7 | 12.7 | 12.7 | 12.7 | 15.9 | LO | 123 | 160 | 160 | 195 | 195 | 250 | H | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
订货须知:
① Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 产品名称与型号
② Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 公称压力
③ Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 公称通径
④ Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 连接法兰标准
⑤ Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 阀体材质
⑥ Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 工作介质
⑦ Q11F/Q61F-800LB~1500LB高压锻钢A105球阀 介质温度
|
产品实物图-瑞通阀门
产品生产实物图

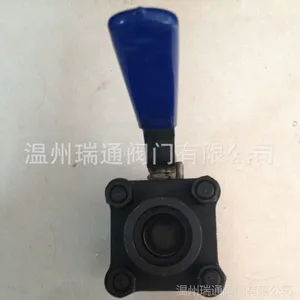

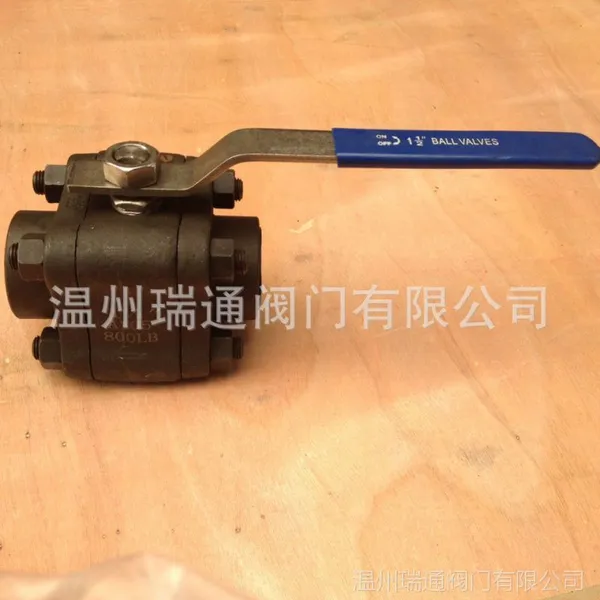

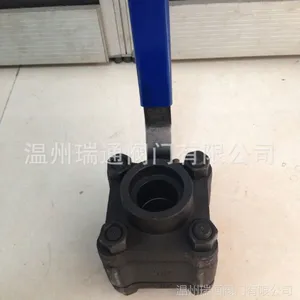

产品实物图
-
- 温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
主营产品有美标 、日标、国标、德标等系列的 闸阀 截止阀 止回阀 球阀 蝶阀 过滤器 卫生级阀门管件等不锈钢 、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、耐高温、超高温特殊钢等；广泛应用于化工、石油、轻工、食品、医药、环保等领域。产品除了内销外还远销东南亚、欧美等国家和地区，倍受客商的高度好评。
企业推行现代化***的管理模式，坚持“以质量求生存、以信誉求发展、以科技求创新”的经营理念，诚信务实、敢于超前，力求把产品质量控制到“瑞通”特色的高端合格产品。打造诚信为本，客户至上”的经营理念，将不断应用新技术、新工艺、新材料，积极开发新品种为广大用户提供优质的阀门产品和更***今后服务。
竭诚欢迎新老客户与我们携手合作，共创辉煌。
