| 品牌：瑞通阀门 | 型号：Q41F-16C Q41F-25C Q41F-40C Q41F-64C Q41F-100C | 材质：碳钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 公称通径：50（mm） mm |
| 适用介质：水 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 流动方向：双向 | 驱动方式：手动 |
| 零部件及配件：配件 | 用途：截止 | 作用对象：水 |
| 规格：150,DN15,200,80,25,100,50 |
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
1、碳钢法兰球阀尺寸
国标法兰球阀尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | D0 | b-f | z-φd | W | ||
Q41F- 1.6MPa | 15 | 130 | 95 | 65 | 45 |
| 142 | 414 | 115 |
20 | 140 | 105 | 75 | 55 |
| 142 | 414 | 130 | |
25 | 150 | 115 | 85 | 65 |
| 142 | 414 | 150 | |
32 | 165 | 135 | 100 | 78 |
| 162 | 418 | 190 | |
40 | 180 | 145 | 110 | 85 |
| 163 | 418 | 230 | |
50 | 200 | 160 | 125 | 100 |
| 163 | 418 | 240 | |
65 | 220 | 180 | 145 | 120 |
| 183 | 418 | 280 | |
80 | 250 | 195 | 160 | 135 |
| 203 | 818 | 310 | |
100 | 280 | 215 | 180 | 155 |
| 203 | 818 | 330 | |
125 | 320 | 245 | 210 | 185 |
| 223 | 818 | 600 | |
150 | 360 | 280 | 240 | 210 |
| 243 | 823 | 800 | |
200 | 400 | 335 | 295 | 265 |
| 263 | 1223 | 1000 | |
250 | 450 | 425 | 355 | 320 |
| 303 | 12.25 | 1200 | |
主要连接尺寸
型号 | 公称通径 | 尺寸(mm) | |||||||
L | D | D1 | D2 | D6 | b-f | z-Φd | W | ||
Q41F-2.5Mpa | 15 | 130 | 95 | 65 | 45 |
| 14-2 | 4-14 | 115 |
20 | 140 | 105 | 75 | 55 |
| 14-2 | 4-14 | 130 | |
25 | 150 | 115 | 85 | 65 |
| 14-2 | 4-14 | 150 | |
32 | 165 | 135 | 100 | 78 |
| 16-2 | 4-18 | 190 | |
40 | 180 | 145 | 110 | 85 |
| 18-3 | 4-18 | 230 | |
50 | 200 | 160 | 125 | 100 |
| 20-3 | 4-18 | 240 | |
65 | 220 | 180 | 145 | 120 |
| 22-3 | 8-18 | 280 | |
80 | 250 | 195 | 160 | 135 |
| 22-3 | 8-18 | 310 | |
100 | 280 | 230 | 190 | 160 |
| 24-3 | 8-23 | 330 | |
125 | 320 | 270 | 220 | 188 |
| 28-3 | 8-25 | 600 | |
150 | 360 | 300 | 250 | 218 |
| 30-3 | 8-25 | 800 | |
200 | 400 | 360 | 310 | 278 |
| 34-3 | 12-25 | 1000 | |
250 | 450 | 425 | 370 | 332 |
| 36-3 | 12-30 | 1200 | |
Q41F-4.0Mpa | 15 | 130 | 95 | 65 | 45 | 40 | 16-2 | 4-14 | 115 |
20 | 140 | 105 | 75 | 55 | 51 | 16-2 | 4-14 | 130 | |
25 | 150 | 115 | 85 | 65 | 58 | 16-2 | 4-14 | 150 | |
32 | 180 | 135 | 100 | 78 | 66 | 18-3 | 4-18 | 190 | |
40 | 200 | 145 | 110 | 85 | 76 | 18-3 | 4-18 | 230 | |
50 | 220 | 160 | 125 | 100 | 88 | 20-3 | 4-18 | 240 | |
65 | 250 | 180 | 145 | 120 | 110 | 22-3 | 8-18 | 280 | |
80 | 280 | 195 | 160 | 135 | 121 | 22-3 | 8-18 | 310 | |
100 | 320 | 230 | 190 | 160 | 150 | 24-3 | 8-23 | 330 | |
125 | 360 | 270 | 220 | 188 | 176 | 28-3 | 8-25 | 600 | |
150 | 400 | 300 | 250 | 218 | 204 | 30-3 | 8-25 | 800 | |
200 | 550 | 375 | 320 | 282 | 260 | 38-3 | 12-30 | 1200 | |
Q41F-6.4Mpa | 15 | 140 | 105 | 75 | 55 | 40 | 18-3 | 4-14 | 115 |
20 | 152 | 125 | 90 | 68 | 51 | 20-3 | 4-18 | 130 | |
25 | 180 | 135 | 100 | 78 | 58 | 22-3 | 4-18 | 150 | |
32 | 200 | 150 | 110 | 82 | 66 | 24-3 | 4-23 | 190 | |
40 | 220 | 165 | 125 | 95 | 76 | 24-3 | 4-23 | 230 | |
50 | 250 | 175 | 135 | 105 | 88 | 26-3 | 4-23 | 240 | |
65 | 280 | 200 | 160 | 130 | 110 | 28-3 | 8-23 | 280 | |
80 | 320 | 210 | 170 | 140 | 121 | 30-3 | 8-23 | 310 | |
100 | 360 | 250 | 200 | 168 | 150 | 32-3 | 8-25 | 330 | |
125 | 381 | 295 | 240 | 202 | 176 | 36-3 | 8-30 | 600 | |

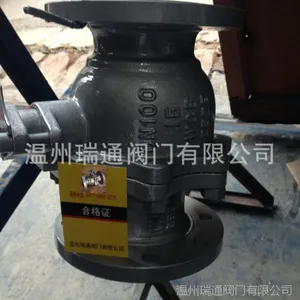

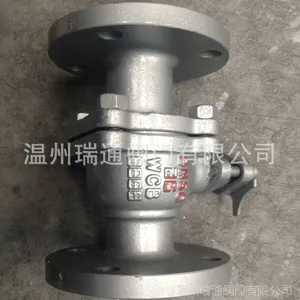

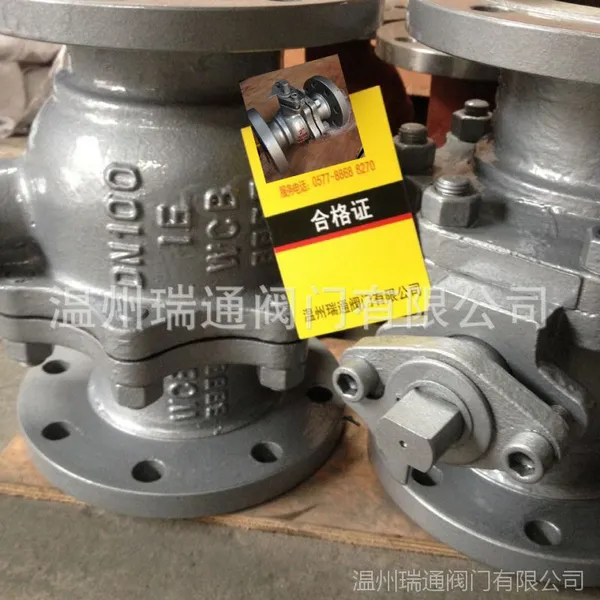

产品生产实物图
产品实物图
1、购买流程-瑞通阀门
一、① 碳钢法兰球阀 产品名称与型号
②碳钢法兰球阀 口径
③碳钢法兰球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定瑞通阀门公司 碳钢法兰球阀型号，请按 碳钢法兰球阀 型号直接向我司销售部订购。
。(销售部电话0577-8588 8060 8588 8061 8588 8062 8588 8063 8588 8220 8588 8221 传真：0577-8868 8270)以防上当受骗。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。
