品牌：瑞通阀门	型号：J41H-10K J41H-20K J41W-10K J41W-20K J41H-5K J41W-5	连接形式：法兰
材质：不锈钢,碳钢	公称通径：15A-400A（mm） mm	适用介质：蒸汽
压力环境：常压	工作温度：常温	标准：日标
外形：大型	流动方向：双向	驱动方式：手动
零部件及配件：配件	形态：柱塞式	规格：20,250,150,300,DN15,200,40,80,25,100,50

日标截止阀－日标法兰截止阀－日标法兰截止阀生产厂家：温州瑞通阀门有限公司厂家直销

产品介绍

- 产品信息
- - 名称：日标截止阀
  - 品牌：温州瑞通
  - 压力： 5K-40K
  - 标准：日标
  - 型号： J41H-10K J41H-20K J41W-10K J41W-20K J41H-5K J41W-5K
- 产品细化
- - 材质：不锈钢，碳钢
  - 介质：水,油品等
  - 乃温度： 425
  - 规格： 1/2"~20"
  - 连接方式：法兰
  - 类型：直通式
- 产品说明
- 名称日标截止阀
- 产地温州瑞通阀门

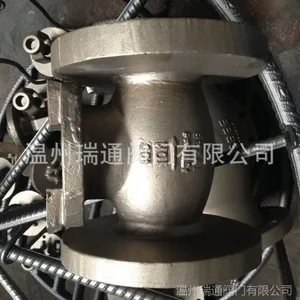

产品实拍图

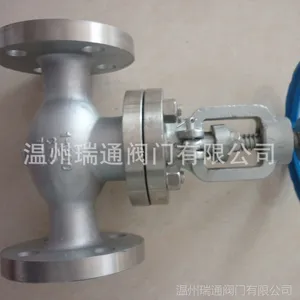

J41W-20K不锈钢日标截止阀
J41W-20K日标不锈钢截止阀

产品特写图

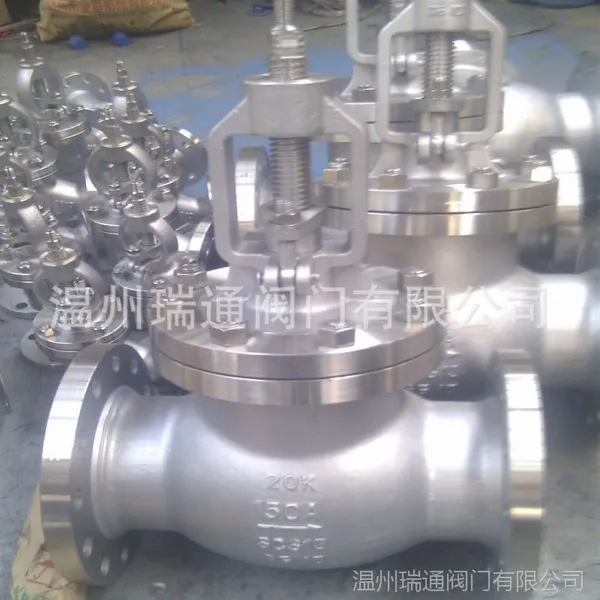

J41H-20K铸钢日标截止阀
J41H-20K日标截止阀

产品包装图

法兰截止阀厂家直销
日标法兰截止阀生产厂家

日标法兰截止阀生产厂家

- 不锈钢-３０４-３１６
- J41W-20K不锈钢日标法兰截止阀
vs
- 碳钢－ＷＣＢ-Ａ２１６
- J41H-20K碳钢日标法兰截止阀

＊温馨提示

一、① 日标截止阀产品名称与型号

②日标截止阀 口径

③日标截止阀 是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定瑞通阀门公司 日标截止阀 型号，请按 日标截止阀 型号直接向我司销售部订购。

。(销售部电话0577-8588 8060 8588 8061 8588 8062 8588 8063 8588 8220 8588 8221 传真：0577-8868 8270)以防上当受骗。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的瑞通阀门公司专家为您审核把关。

感谢您访问我们的温州瑞通阀门***【】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

联系人：朱华锋联系电：15888732537

QQ:17215426 邮箱：17215426@qq.com

企业介绍

温州瑞通阀门有限公司坐落于龙湾温州东部，龙湾中心工业区，紧靠温州永强机场，龙湾万吨码头，交通便利。是一家集设计、开发、生产、销售于服务一体的的阀门制造企业。拥有完整、科学的质量管理体系。
         主营产品有美标、日标、国标、德标等系列的闸阀截止阀止回阀球阀蝶阀过滤器卫生级阀门管件等不锈钢、碳钢阀门。产品可根据不同要求分别采用GB、JIS、API、ANSI、BS标准进行设计、生产和验收。可根据使用介质、温度不同及材料分别采用碳钢、不锈钢、低温钢、合金钢、耐高温、超高温特殊钢等；广泛应用于化工、石油、轻工、食品、医药、环保等领域。产品除了内销外还远销东南亚、欧美等国家和地区，倍受客商的高度好评。
        企业推行现代化***的管理模式，坚持“以质量求生存、以信誉求发展、以科技求创新"的经营理念，诚信务实、敢于超前，力求把产品质量控制到“瑞通"特色的高端合格产品。打造诚信为本，客户至上"的经营理念，将不断应用新技术、新工艺、新材料，积极开发新品种为广大用户提供优质的阀门产品和更***今后服务。
   竭诚欢迎新老客户与我们携手合作，共创辉煌。

日标截止阀厂家－温州瑞通阀门有限公司

购买须知

1、日标截止阀尺寸参数－瑞通阀门

日标碳钢截止阀

标准：

1.设计与制造按JIS B2071
2.结构长度按JIS B2002
3.法兰连接尺寸按JIS B2212，2214
4.检验按JIS B2003

试验压力

试验项目		壳体试验	密封试验	上密封试验	气密封试验
介质		水			气
单位		MPa	MPa	MPa	MPa
公称压力	10K	2.4	1.5	1.5	0.5-0.7
公称压力	20K	5.8	4.0	4.0	0.5-0.7

主要零件材料

名称	材料
阀体阀盖阀瓣	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
阀杆	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
阀杆螺母	ZcuAl10Fe3 Bronze
手轮	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A1 94-7 A194-8

主要连接尺寸

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
J41H/W/Y-10K J541H/W/Y-10K J941 H/W/Y-10KY	1/2″	15	108	95	70	52	12	4-Φ15	200	100
	3/4″	20	117	100	75	58	14	4-Φ15	205	120
	1″	25	127	125	90	70	14	4-Φ19	230	140
	1¹/4″	32	140	135	100	80	16	4-Φ19	240	140
	1¹/2″	40	165	140	105	85	16	4-Φ19	270	160
	2″	50	203	155	120	100	16	4-Φ19	300	200
	2¹/2″	65	216	175	140	120	18	4-Φ19	340	220
	3″	80	241	185	150	130	18	8-Φ19	360	240
	4″	100	292	210	175	155	18	8-Φ19	420	280
	5″	125	356	250	210	185	20	8-Φ23	460	350
	6″	150	406	280	240	215	22	8-Φ23	500	400
	8″	200	495	330	290	265	22	12-Φ23	590	450
	10″	250	622	400	355	325	24	12-Φ25	710	500
	12″	300	698	445	400	370	24	16-Φ25	810	550
	14″	350	787	490	445	415	26	16-Φ25	880	600
	16″	400	914	560	510	475	28	16-Φ27	940	650

主要连接尺寸

型号	规格（mm）		尺寸（mm）
型号	inch	DN	L	D	D1	D2	b	z- Φ d	H	D0
J41H/W/Y-20K J541H/W/Y-20K J941H/W/Y-20K	1/2″	15	152	95	70	52	14	4- Φ 15	220	120
	3/4″	20	178	100	75	58	16	4- Φ 15	230	120
	1″	25	203	125	90	70	16	4- Φ 19	260	140
	1¹/4″	32	216	135	100	80	18	4- Φ 19	280	140
	1¹/2″	40	229	140	105	85	18	4- Φ 19	300	200
	2″	50	267	155	120	100	22	8- Φ 19	330	240
	2¹/2″	65	292	175	140	120	24	8- Φ 19	360	240
	3″	80	318	200	160	135	26	8- Φ 23	400	280
	4″	100	356	225	185	160	28	8- Φ 23	450	320
	5″	125	400	270	225	195	30	8- Φ 25	500	400
	6″	150	444	305	260	230	32	12- Φ 25	540	450
	8″	200	559	350	305	275	34	12- Φ 25	670	500
	10″	250	622	430	380	345	38	12- Φ 27	770	550
	12″	300	711	480	430	395	40	16- Φ 27	855	600
	14″	350	762	540	480	440	44	16- Φ 33	920	650
	16″	400	864	605	540	495	46	16- Φ 33	970	700

2、【日标截止阀】简介－瑞通阀门
日标截止阀只适用于全开和全关，不允许作调节和节流。日标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关于日标截止阀的力比开日标截止阀的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
3、【日标截止阀】优点－瑞通阀门
法兰截止阀在管路中主要用来做切断、分配和改变介质的流动方向。闸阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1．流体阻力小，其阻力系数与同长度的管段相等。
2．结构简单、体积小、重量轻。
3．紧密可靠，目前闸阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用，球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
４、【日标截止阀】优点-瑞通阀门
启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠***。
6、密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
此类阀门安装在管道上要水平
